TOKYO KEIKI VQ-Serie Hochleistungs-Flügelzellenpumpen mit doppelter fester Verdrängung für mobile Anwendungen 2520VQ 3520VQ 4520VQ 3525VQ 4525VQ 4535VQ

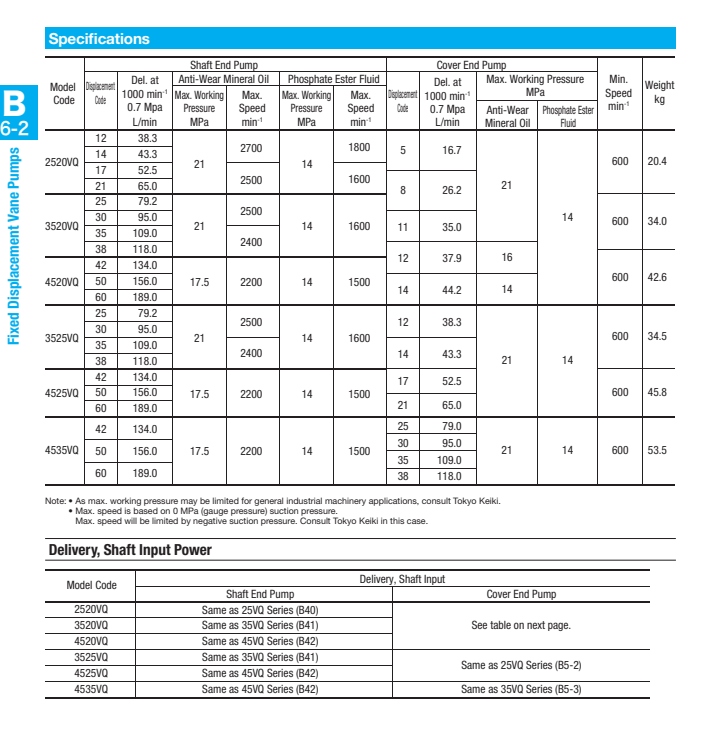

Hochleistungs-Flügelzellenpumpe mit doppelter fester Verdrängung für mobile Anwendungen2520VQ-Serie: 2520VQ12, 2520VQ14, 2520VQ17, 2520VQ213520VQ, 3525VQ-Serie: 3520VQ25, 3520VQ30, 3520VQ35, 3520VQ38 3525VQ25, 3525VQ30, 3525VQ35, 3525VQ384520VQ, 4525VQ, 4535VQ Serie: 4520VQ42, 4520VQ50 , 4520VQ60 4525VQ42, 4525VQ50, 4525VQ60 4535VQ42, 4535VQ50, 4535VQ60Position des Druckanschlusses am Wellenende (vom Deckelende aus gesehen)A: gegenüber dem SauganschlussB: 90° gegen den Uhrzeigersinn vom SauganschlussC: in einer Linie mit dem SauganschlussD: 90° Im Uhrzeigersinn vom Ansauganschluss Position der Abgabeöffnung am Deckelende (vom Deckelende aus gesehen)2520, 3520, 3525, 4520, 4525VQA: 135° gegen den Uhrzeigersinn vom AnsauganschlussB: 45° gegen den Uhrzeigersinn vom AnsauganschlussC: 45° im Uhrzeigersinn vom AnsauganschlussD: 135° im Uhrzeigersinn vom Ansauganschluss4535VQA: entgegengesetzte Ansaugung AnschlussB: 90° gegen den Uhrzeigersinn vom SauganschlussC: in Reihe mit SauganschlussD: 90° im Uhrzeigersinn vom Sauganschluss
