REXROTH KSDE (Hochleistungs-)Wegesitzventil, direkt betätigt mit Magnetbetätigung KSDER1NB/HN0V R901083194

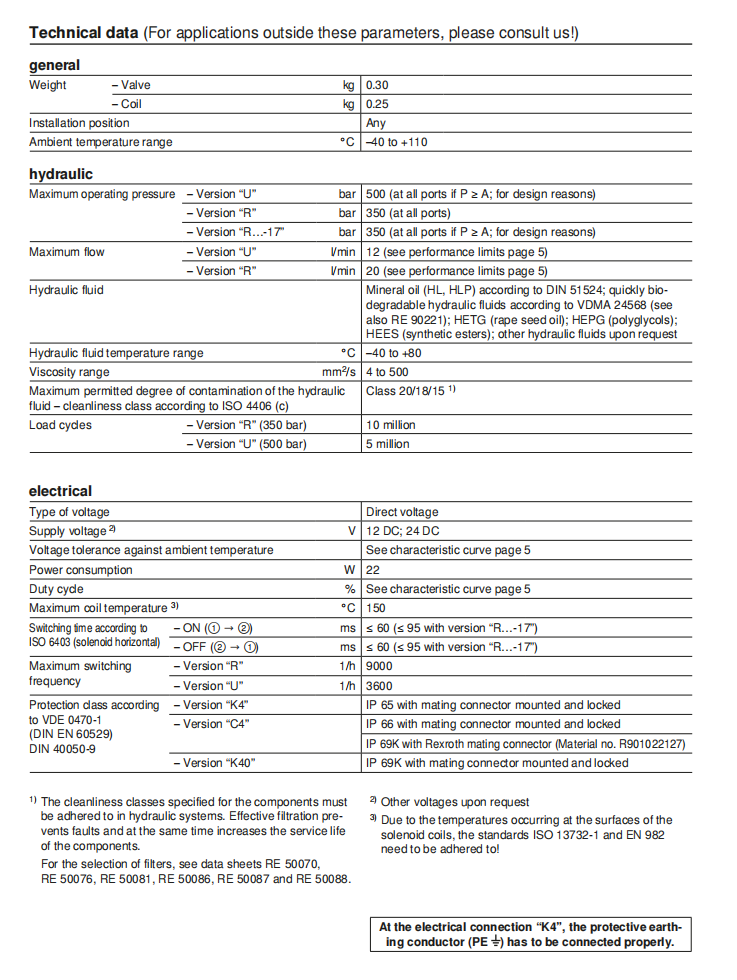

Komponentengröße 1Komponentenserie BMaximaler Betriebsdruck 50{{50}} barMaximaler Durchfluss 20 l/minMerkmale– Montagehohlraum R/T-13A– Direktgesteuerter Richtungsregler Sitzventil mit Magnetbetätigung, beidseitig dicht – Sperranschluss leckagefrei dicht – Sicheres Schalten auch bei längeren Stillstandszeiten – Nasspol-Gleichstrommagnete – Drehbare Magnetspule.N0=ohne HandhilfsbetätigungN{{ 7}} mit verdeckter Handhilfsbetätigung N11=mit schraubbarer HandhilfsbetätigungAllgemeinDie 2/2-Wege-Sitzventile sind direktgesteuerte, druckkompensierte Einbauventile. Sie bestehen im Wesentlichen aus Einschraubteil (4) mit Ventilsitz (1), Magnet (5), sowie Schließelement (3) und Druckfeder (2).FunktionDie Ausgangsstellung des Ventils (stromlos offen „P“ bzw Ruhezustand geschlossen „N“) wird durch die Stellung des Schließelements (3) und die Anordnung der Druckfeder (2) bestimmt. Aufgrund des konstruktiven Aufbaus sind die 2/2-Wege-Sitzventile immer druckkompensiert in Bezug auf die Betätigungskräfte. Die Hauptanschlüsse ① und ② können mit einem Betriebsdruck von 350 bar/500 bar belastet werden (siehe Technische Daten, Seite 4). Achtung! Der Durchfluss ist nur in Pfeilrichtung zulässig (siehe Symbole) ! Sowohl bei der Ausführung „U“ (Betriebsdruck 500 bar) als auch bei der Ausführung „R…-17“ muss der Hauptanschluss ① mit dem Pumpenanschluss P verbunden werden! Ventile der Ausführung „R…-17“ sind strömungsoptimiert und erreichen dadurch eine höhere Druckdifferenz. Bei Symbol „P“ wird das Schließelement (3) durch den Magneten (5) auf den Sitz gedrückt, mit Symbol „N“ durch die Druckfeder (2). Der Durchfluss wird leckagefrei gesperrt. Die Handhilfsbetätigung ermöglicht das Schalten des Ventils ohne Magnetbestromung. Erhältlich ist er in der verdeckten Ausführung „N9“ (6) oder in der verschraubbaren Ausführung „N11“ (7) (siehe Seite 2).KSDER1NB/HN0V-17 R901176247 EU1PB/HN0V R901083203
