REXROTH 4WREE 6 Serie 4/2- und 4/3-Proportional-Wegeventile

REXROTH 4WREE 6 Serie 4/2- und 4/3-Proportional-Wegeventile

Merkmale – Direktgesteuertes Proportional-Wegeventil mit elektrischer Stellungsrückmeldung und integrierter Elektronik (OBE) beim Typ 4WREE – Steuerung der Durchflussrichtung und -größe – Betätigung mittels Proportionalmagneten mit Zentralgewinde und abnehmbarer Spule – Für Plattenmontage: Anschlussbild nach ISO 4401 – Federzentrierter Steuerkolben – Steuerelektronik • Typ 4WREE: integrierte Elektronik (OBE) mit Spannungs- oder Stromeingang (A1 und/oder F1) • Typ 4WRE (4/3-Version), separate Bestellung: - digitaler und analoger Verstärker in Europakartenformat - Analogverstärker in Modulbauweise • Typ 4WRE…A (4/2-Version), separate Bestellung: - Analogverstärker in Modulbauweise

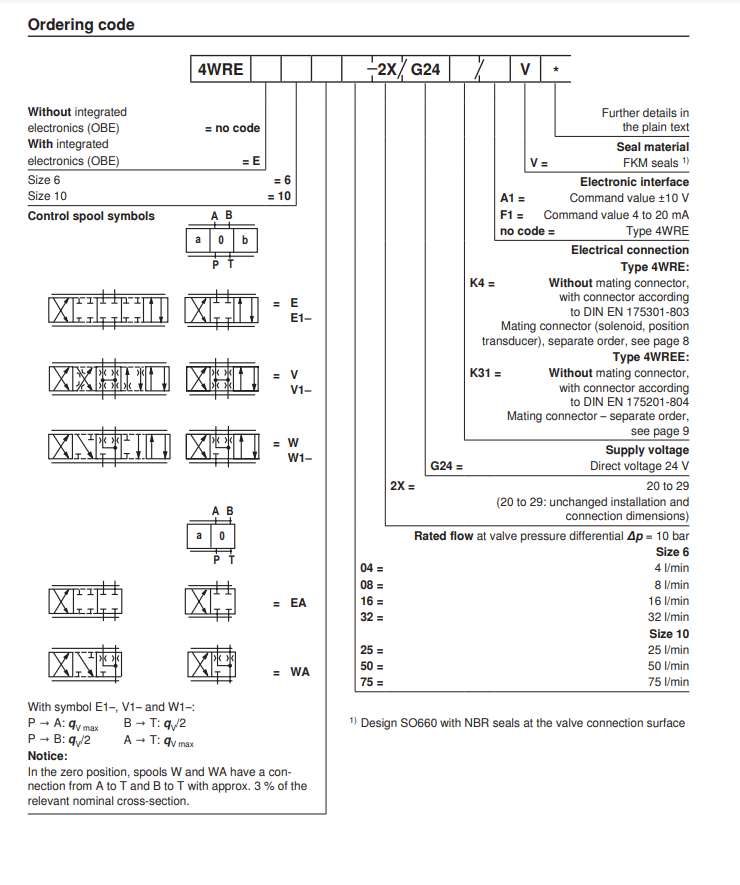

Ohne integrierte Elektronik (OBE)=ohne Code Mit integrierter Elektronik (OBE)=E

Dichtungsmaterial V=FKM-Dichtungen 1) Elektronische Schnittstelle A1=Sollwert ±10 VF1=Sollwert 4 bis 20 mA ohne Bez.=Typ 4WRE Elektrischer Anschluss Typ 4WRE: K4=Ohne Gegenstecker, mit Stecker nach DIN EN 175301-803 Gegenstecker (Magnet, Wegaufnehmer), separate Bestellung, siehe Seite 8 Typ 4WREE: K31=Ohne Gegenstecker, mit Stecker nach DIN EN 175201-804 Gegenstecker – separate Bestellung, siehe Seite 9 Versorgungsspannung G24=Gleichspannung 24 V 2X=20 bis 29 (20 bis 29: unveränderte Einbau- und Anschlussmaße) Nenndurchfluss bei Ventildruckdifferenz Δp=10 bar Größe 6 04=4 l/min 08=8 l/min 16=16 l/min 32=32 l/min Größe {{29 }} l/min 50=50 l/min 75=75 l/min

Funktion: – Bei stromlosen Magneten (7 und 8), Mittelstellung des Steuerkolbens (2) durch Druckfedern (3 und 4) zwischen Federtellern (5 und 6) – Direkte Betätigung des Steuerkolbens (2) durch Ansteuerung eines Proportionalmagneten, z. B. Magnet „b“ (8) → Verschiebung des Steuerkolbens (2) nach links proportional zum elektrischen Eingangssignal → Verbindung von P nach A und B nach T über Blendenquerschnitte mit Progressiv Durchflusskennlinie – Abschalten des Magneten (8) → Die Druckfeder (3) bringt den Steuerkolben (2) wieder in die Mittelstellung. Im stromlosen Zustand wird der Steuerkolben (2) in einer mechanischen Mittelstellung gehalten durch die Rückholfedern. Bei Steuerschiebersymbol „V“ entspricht diese Stellung nicht der hydraulischen Mittelstellung! Bei geschlossenem elektrischen Ventilregelkreis befindet sich der Steuerkolben in der hydraulischen Mittelstellung.

Die 4/2- und 4/3-Proportional-Wegeventile sind als direktgesteuerte Geräte in Plattenbauweise ausgeführt. Die Betätigung erfolgt durch Proportionalmagnete mit Zentralgewinde und abnehmbarer Spule. Die Magnetspulen werden von der internen Elektronik gesteuert

Funktion: – Bei stromlosen Magneten (7 und 8), Mittelstellung des Steuerkolbens (2) durch Druckfedern (3 und 4) zwischen Federtellern (5 und 6) – Direkte Betätigung des Steuerkolbens (2) durch Ansteuerung eines Proportionalmagneten, z. B. Magnet „b“ (8) → Verschiebung des Steuerkolbens (2) nach links proportional zum elektrischen Eingangssignal → Verbindung von P nach A und B nach T über Blendenquerschnitte mit progressiver Durchflusskennlinie – Abschalten des Magneten (8) → Die Druckfeder (3) bringt den Steuerkolben (2) wieder in die Mittelstellung. Im stromlosen Zustand wird der Steuerkolben (2) durch die mechanische Mittelstellung gehalten Rückholfedern. Bei Steuerschiebersymbol „V“ entspricht diese Stellung nicht der hydraulischen Mittelstellung! Bei geschlossenem elektrischen Ventilregelkreis befindet sich der Steuerkolben in der hydraulischen Mittelstellung
