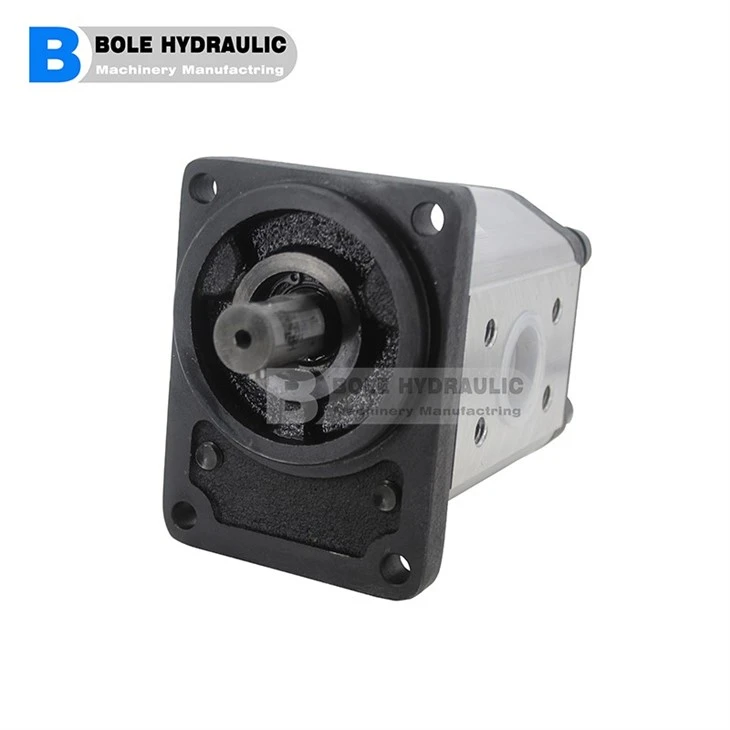

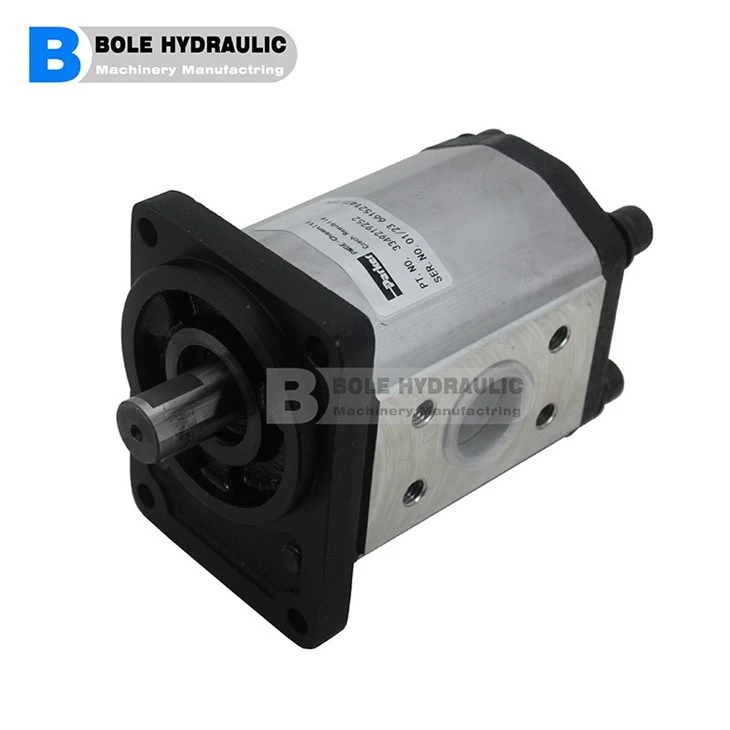

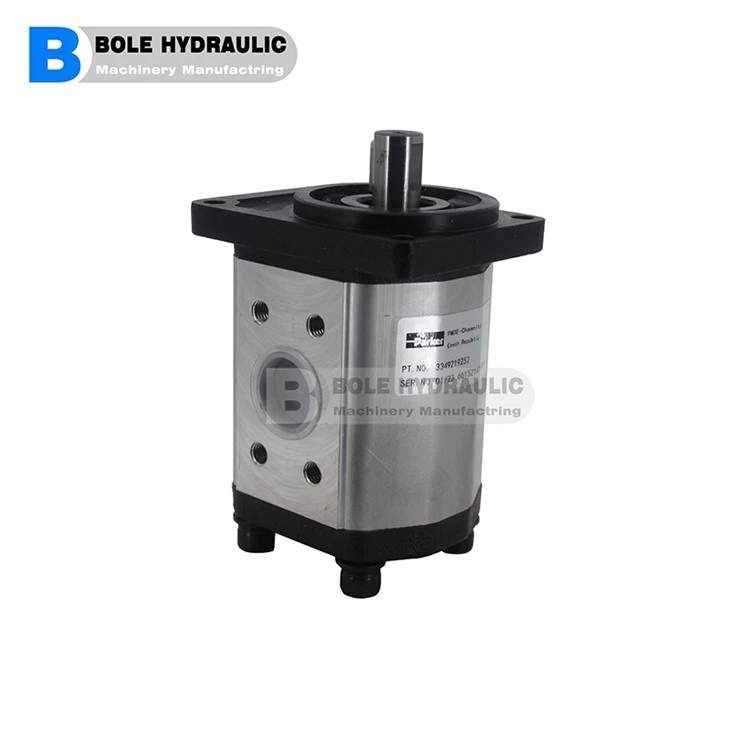

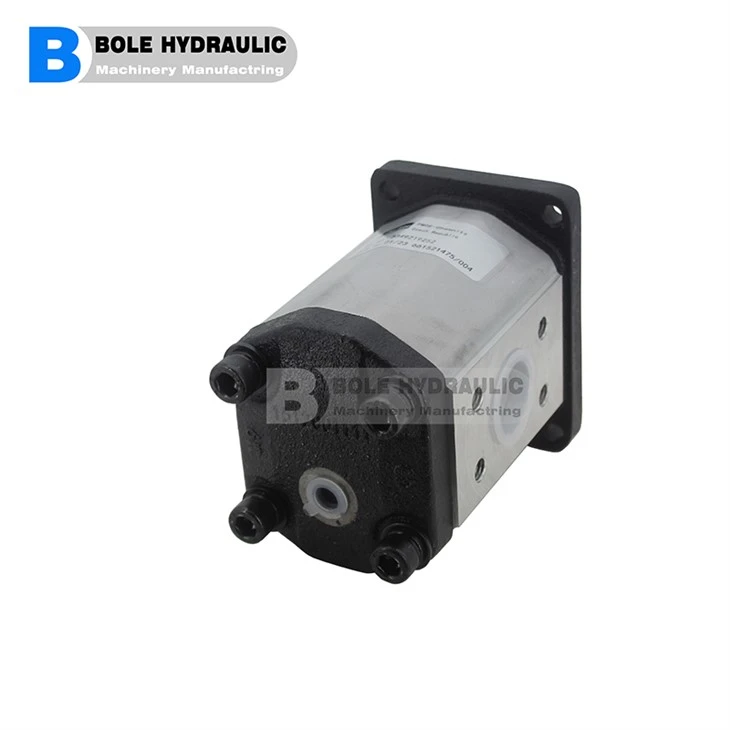

Hydroslic NSH -Zahnradpumpe Gruppe 3

Обозначение / Typ

НШ25М-3

Nsh25m -3

НШ32М-3

Nsh32m -3

НШ40М-3

Nsh40m -3

НШ50М-3

NSH50M -3

Размер А / Dimension A

mm

102

102

104

115

Размер B / Dimension B

mm

112

112

112

108

Размер C / Dimension C

mm

67,5

67,5

67,5

75,5

Размер E / Dimension E

mm

46

46

46

54

Размер D (Вход) / DimeNennen D (Einlass)

mm

23

23

23

27

Размер D1 (Выход) / Dimension D1 (Outlet)

mm

16

16

16

19

Размер ZXHmin / Dimension ZXHmin

mm

M8x18

M8x18

M8x18

M10x15

Размер (Вход) / SchwachEnsion (Einlass)

deg

90

90

90

72

Размер 1 (Выход) / SchwachEnsion 1 (Outlet)

deg

72

72

72

72
